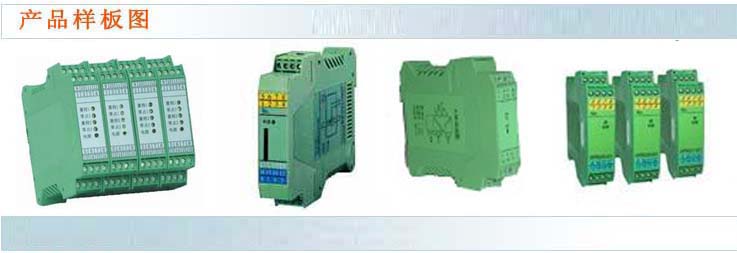

安全柵 KAG-1300
KAG型安全柵是DDZ-Ⅲ型系列中DFAM型安全柵的換代產品
KAG型安全柵有二種基本型號,即檢測端安全柵KAG-1100-(ib)和操作端安全柵KAG-1100-(ib)二種。檢測端安全柵與各種兩線制變送器配套使用。操作端安全柵與電氣閥門定位器或電氣轉換器配套使用。
檢測端安全柵主要功能同配電器一樣是為現場安裝的兩線制變送器供電，同時把從兩線制變送器送出的4~20 mA d.c電流轉換成與它隔離的4~20mA d.c或1~5V d.c信號輸出。但它與配電器不同之點在于它能限制危險信號（高電壓，大電流）從本安端子竄入危險現場。
操作端安全柵主要功能將調節器或操作器輸出的4~20mA d.c信號隔離后再輸出4~20mA d.c，供給電氣轉換器或現場的電氣閥門定位器，它能限制危險信號（高電壓，大電流）從控制室的安全端子竄入危險現場。
由于安全柵采用了限壓限流，隔離等措施，不僅防止危險能量從本安端子進入危險現場，提高了系統的本安防爆性能，而且也增加了系統搞干擾的能力，提高了系統運行的可靠性。
在整機線路上，以新型的隔離式齊納安全柵電路構成，并且采用了高性能的固體組件功能模塊，不僅整機體積小，結構緊湊，安裝調試，使用維護工作量大為減少，而且簡單方便。主要性能指標均優于DDZ-Ⅲ型同類產品。
KAG型安全柵系列產品，經國家級儀器儀表防爆安全監督檢驗站（NEPSI）檢驗認可，符合國家標準GB3836《爆炸性氣體環境用電氣設備》的有關規定，產品防爆標志為Ex(ib)ⅡC,防爆合格證號為GYB，用戶可根據具體要求選用本系列產品。
儀表銘牌上記載有防爆合格證編號及有關防爆性能參數等，本安接線端旁標有藍色“本安接線端”標志。對這些標志銘牌的內容核實后，在符合規定的條件下投入使用。
二 特點
有檢測端，操作端兩種規格；
標準卡裝式結構，體積小，安裝方便；
高性能模塊化電路結構，性能穩定可靠；
安全可靠的齊納式限能電路；
全隔離電路結構，良好的抗干擾性能；
采用進口外殼及部件，保證外觀及內在質量；
三 組要技術指標
電源電壓：24Vdc
功耗：2W
防爆標志：Ex(ib)Ⅱ
最高電壓（Um）:250V a.c/d.c
最高輸出電壓（Uo）：28V
最大輸出電流（Lo）：93mA
環境溫度：5~40℃
相對溫度：10%~75%
最大外部電容（Co）：0.083UF
最大外部電感（Lo）：4.2Mh
周?chē)諝庵胁缓懈g性氣體
外型尺寸22.5X75X108（寬X高X深）mm
|
