RF-932X1A　RF-93　射頻導納物位控制器

產品型號

生產廠家

類別
射頻導納物位控制器

想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

RF-9300系列射頻導納物位控制器

　　RF-9300是我廠研制開發的新一代射頻導納物位控制器，它的工作原理和美國DE公司射頻導納物位開關相仿，是利用電橋原理檢測物料導納的變化，因而具有結構簡潔，工作穩定，靈敏度高的優點。它可用于導電和非導電物料，可用于液體、粉料、顆粒料，甚至粘滯的物料檢測。它的接觸部分的材質是聚四氟乙烯和1CR18NI9TI電話：021-56697188傳真：021-56877599

　　儀表可分為普通型、混合防爆型（DIAIIBT5）、粉塵防爆型(dip dt t13)

　　儀表采用繼電器輸出，可用作上、下限報警，也可用來控制閥門或其他設備。

◆技術參數

電源電壓：100～240VAC,50HZ；或24VDC±10%

功耗：1W

報警：上限或下限（用戶選用）

輸出繼電器：雙刀雙擲5A 220VAC（阻性負載）或　5A 30VDC（阻性負載）

普通型有兩組觸點輸出，防爆型有一組觸點輸出

環境溫度：-40～70℃

介質溫度：普通型-40～70℃；高溫型70～200℃

靈敏度：最高1pF

安裝螺紋：ZG3/4”

出線螺孔：M20*1.5

電話：021-56697188傳真：021-56877599

◆型號說明

RF93 □ □ □ □

93系列號	□探頭型式	□外殼等級	□電源電壓	□結構形式

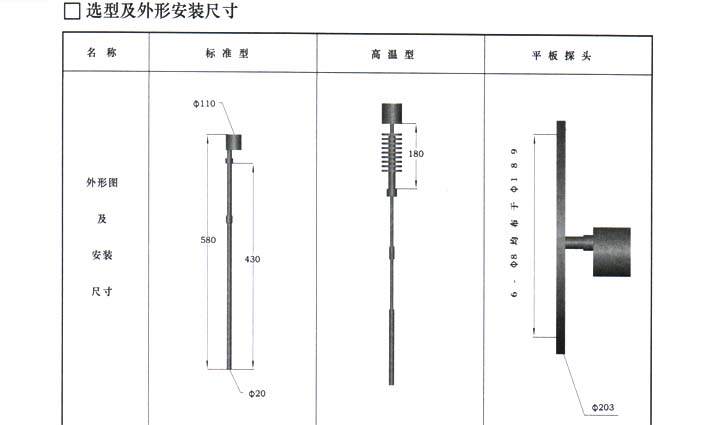

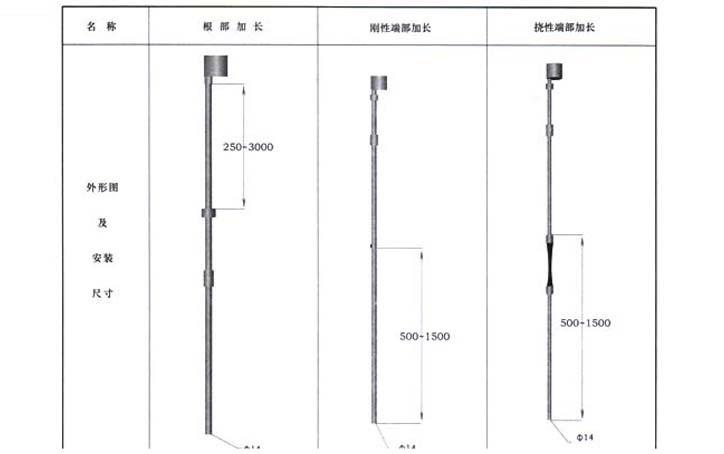

93系列號	2―平板探頭 5―標準探頭	G―普通外殼 X―隔爆外殼 F―粉塵外殼	1―24VDC 2―220VAC	A―標準型 B―根部加長 C―端部加長，剛性連接 D―端部加長，撓性連接 I―高溫型

◆校準方法（電話：021-56697188傳真：021-56877599）

　　為了提高測量精度，首先必須對儀表進行校準，以消除與被測物料無關的電容（如纜、表殼、容器等的電容）的影響。

1、靈敏度校準

在探頭不接觸介質的請款下，用螺絲刀順時針調整RW1以提高靈敏度，使報警指示燈熄滅，然后逆時針調節使指示燈亮，并根據現場靈敏度要求繼續旋轉0.5～2圈（介質介電常數越小，旋轉量越小，即靈敏度越高）。

2、報警選擇

本儀表可用于上限報警，也可用于下限報警（用戶自行設定，出廠時設定在上限報警狀態）。如圖一，跨接器置于1&2，即設定為上限報警，此時繼電器狀態指示燈若亮，表示沒有物料存在，暗則表示有物料存在；跨接器置于2&3，即設定為下限報警，此時繼電器狀態指示燈若亮，表示有物料存在，暗則表示沒有物料存在。

3、延時調節

出廠時，儀表設定在較短時狀態，若要加大延時時間，則逆時針旋轉RW2（見圖一）

4、檢驗

將料位升高至接觸探頭，此時儀表繼電器動作斷開，指示燈熄滅。若儀表無反應，則必須提高靈敏度（順時針調整靈敏度電位器RW1），使指示燈熄滅。再降低料位，指示燈亮。
