中型長圖自動平衡記錄（調節）儀　XWFJ-301　XQFJ-301

產品型號

生產廠家

類別
分析儀表
想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

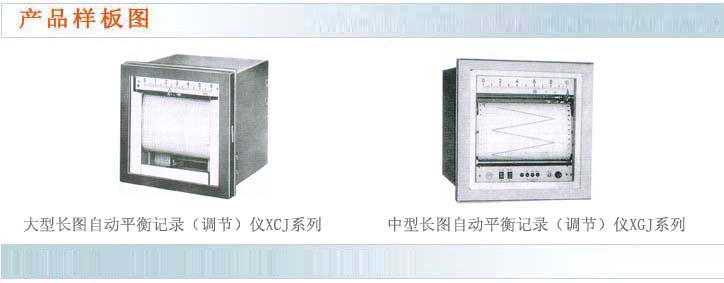

XFJ系列中型長圖自動平衡記錄（調節）儀


　　本系列儀表配用一定的變送器,可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位,用于對被測參數進行自動測量、指示和記錄。
·中型長圖記錄儀表體積小，重量輕，安裝在控制屏上可節省屏面，便于實現集中控制。
·儀表整個機架安裝在帶有滾珠結構的地板上，可以靈活地進拉出，維護和檢修十分方便。

□主要技術指標

指標基本誤差：±0.5%
記錄基本誤差：±1%
回差：0.25%
消耗功率：40W
標尺刻度長：180mm
記錄紙有效寬度：87.5mm
電源：AC 220V 50HZ 允許電壓變動：10%- -15%
工作環境條件：溫度0-50℃  相對濕度10%-90%
重量：＜18kg

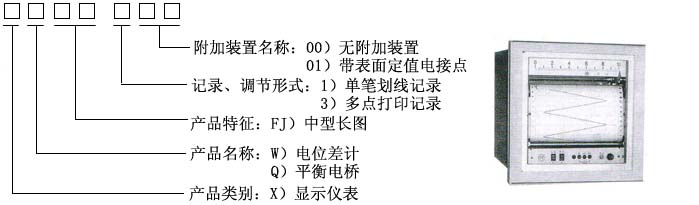

□產品選型編號表示示意圖：


□型號規格

本系列儀表，配合各種附加裝置，不僅對被測參數進行自動測量、指示和記錄，還能實現自動控制和調節
型號
記錄點數及其附加裝置
規格
XWFJ-100
XQFJ-100
單筆
全行程時間5s  記錄紙速度：50、400、800mm/h多點打印周期5s
XWFJ-300
XQFJ-300
6,12點
XWFJ-101
XQFJ-101
單筆
帶表面定值
全行程時間2.5s  記錄紙速度：50、400、800mm/h給定值的設定范圍標尺的5%-95% 儀表接點數為2個多點打印周期5sXWFJ-301/XQFJ-301型儀表也可與JD-106型繼電器箱配套使用。
XWFJ-301
XQFJ-301
6,12點
帶表面定值


□測量范圍

·電位差計
傳感器種類
分度號
測量范圍
銅熱電阻
E
0-300℃
0-400℃
0-600℃
0-800℃
200-600℃
400-800℃
鎳鉻-鎳鉻
K
0-600℃
0-800℃
0-1000℃
0-1200℃
0-1300℃
400-800℃
500-1000℃
600-1200℃
鉑銠10-鉑
S
0-1400℃
0-1600℃
600-1600℃
鉑銠30-鉑銠6
B
0-1600℃
0-1800℃

F1
0-1800℃
600-1200℃
透鏡式輻射傳感器
F2
700-1400℃
900-1400℃
900-1800℃
1100-2000℃
1200-1800℃
直流電動勢
mV
0-10
0-20
0-50
0-100
‐1-4
‐5-5
‐10-10
‐50-50
‐100-100
直流電流
mA
0-10
4‐20


□平衡電橋

變送器種類
分度號
測量范圍
銅熱電阻
Cu50
(R0=50Ω)
0-30℃
0-50
0-100
Cu100
(R0=100Ω)
0-30
‐50-50
‐50-100
鉑熱電阻
PT100
（R0=100Ω
0-50
0-100
0-150
0-200
0-300
0-400
0-500
200-400
200-500
‐50-50
‐50-100
‐100-50
‐100-100
‐150-150
‐200-50
‐200-500
?
