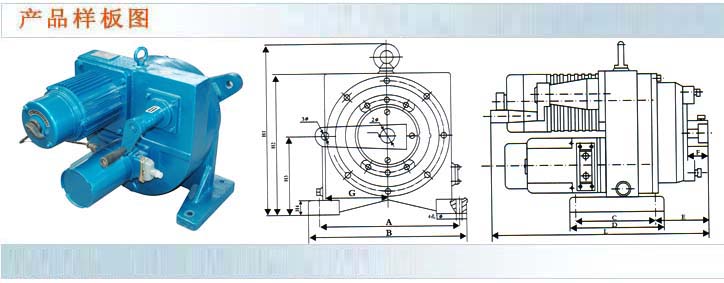

DKJ-M型 角行程電動執行機構(帶行程限位)
 一 產品用途與主要特點
DKJ（或ZKJ）型角行程電動執行機構以交流電源為動力，當伺服放大器配合使用時，接受統一的標準信號4mA~20mA，dc，（或0~10mAdc）將此信號轉變成對應的轉角位移操縱風門擋板，蝶閥，球閥等調節機構，執行過程控制系統的自動調節任務。當電機操作器配合使用時，可遠方操作調節機構。
DKJ（或ZKJ）-M型電動執行機構的位置發送器的傳感元件采用精密導電塑料電位器，電路采用環氧樹脂封裝的模塊式結構，其精度和可靠性都有很大提高，具有耐震，防潮，耐腐蝕，抗干擾性好等特點
二 主要技術指示
1.反饋信號：4~20mA（負載電阻750Ω）或0~10mA（負載電阻1.5kΩ）
2.基本誤差限：±1.5% ±2.5%
3.回差：≤1% ≤1.5%
4.額定行程：90度
5.額定負載：見表一
6.當與伺服放大器配合使用時，輸入信號：4~20mAdc,(0~10mAdc)死區3%可調
7.工作電源：電壓 220V 允差 +10% -15%
頻率50Hz 允差±1%
8.使用環境：溫度-25℃~+70℃
相對濕度：＜95%
大氣壓力：86~106kPa
四 常用產品的型號與規格(表一)
M為0~10mA信號 CM為4~20mA信號。
六 訂貨須知
1.訂貨時應注明產品的名稱 型號和數量
2. 如需要配置伺服放大器，操作器和球形鉸鏈應另注明
3.本產品適配伺服放大器型號如下：ZPE-2010 (普通型伺服放大器)
ZPE-2011D（多功能保護伺服放大器）
4.本產品適配電動操作器型號如下：DFD-09 (0~10mA)(面板尺寸80*160mm)
DFD-1000(4~20mA)(面板尺寸80*160mm)
DFD-3002 (4~20mA)(面板尺寸80*80mm)
|
