YKX系列（位式）控制壓力表
 位式控制壓力表系借鑒國外同類先進產品的結構特點而精心研制的壓力測控儀表，該儀表能將被測流體介質的壓力進行位式控制（輸出通/斷信號）的同時，可同步指示出被測壓力值。
·使用大功率微動開關，則可對一般設備直接進行控
制。
·控制和指示系統，分別由三個獨立的彈簧管帶動，
動作互不干涉，性能穩定可靠。
·表殼和導壓系統均采用不銹鋼材料，耐腐蝕性好。
典型應用
□石油、化工配管系統的壓力監視
□油壓裝置和泵的壓力控制報警
□鍋爐設備蒸氣壓力報警
□塔內液位報警
□主要技術指標
指示精確度：±1.6%FS
設定點誤差：±36%FS
重復性誤差：1%FS
切換差：
測量范圍：0-0.1至0-60Mpa系列 -0.1-0至-0.1-2.4Mpa系列
觸點最容量：AC220×15A
AC380V×8A
DC24V×1.5A阻性負載
絕緣電阻：不小于20MΩ
絕緣強度：50Hz正弦交流電2000V耐壓1分鐘
工作環境條件：溫度-250-+55℃
相對濕度＜95%
抗工作環境震動：V.H.3級
防護等級：IP54
導壓系統及外殼等材料
重量：2kg

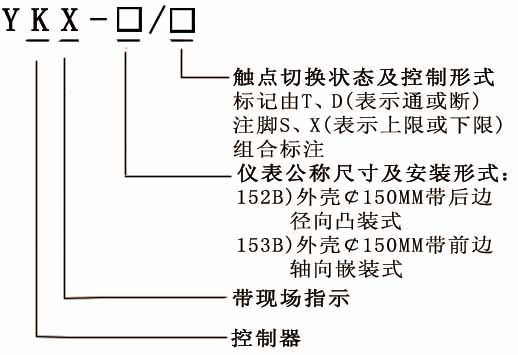

□主要技術指標
注：箭頭→表示壓力上升，箭頭←表示壓力下降
·雙限式接線圖（單限式接線端子3和4空接即可）
□結構原理
儀表由導壓系統（包括接頭、彈簧管等）、杠桿機構、微動開關、設定值可調機構（包括齒輪付、設定針等）、齒輪傳動機構、示數裝置（包括指針、度盤等）、外殼（包括表殼、表蓋、表玻璃、護塞等）和接線盒組成。儀表的外殼為防塵型結構，能有效地保護內部機件免受環境中有害物質的影響和污穢的侵入。
儀表的工作原理是基于感壓元件（彈簧管）的彈性變形來驅使微動開關產生突跳的切換動作，以實現輸出通/斷信號。即在被測（控）介質的壓力作用下，迫使彈簧管之自由端產生相應的彈性變形一位移，而管端的位移則借杠桿機構的作用，使微動開關中的按鈕（推桿）驅動彈性觸頭而隨即產生相應的切找動作一通/斷信號。當該信號傳至控壓系統的電路（連接至儀表中的負載應不超過規定的觸點容量）中，即接通或斷開，從面實現自動控壓和發信（報警）的目的。與此同時，被測壓力值通過彈簧管的管端位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定于傳軸齒輪上的指桿逐在度盤上指示出來。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
